Bandeja Portacables Perforada (Galvanizado en Caliente) (CTM-PT) is a perforated cable tray from Cable Tray Master. Key specs: 100–1000 rango de ancho (mm), 25–200 altura lateral (mm), HDG galvanizado en caliente.
Bandeja Perforada · Directo de Fábrica
La bandeja de cada día, hecha en nuestra planta
Una bandeja portacables de acero ranurado, galvanizada en caliente, en anchos de 100 a 1000 mm, con la familia completa de accesorios y embalaje de exportación. Compra directo de fábrica y puede auditarla.
- Hecha en nuestra fábrica (fabricante + exportador)
- Embalaje de exportación, encajada y etiquetada para el puerto
- Anchos 100 – 1000 mm, a su sección
Respondemos en un día laborable con sección, precio y plazo.
Por qué Cable Tray Master
Un fabricante al que comprar directo, y auditar
Cable Tray Master es un fabricante y exportador de bandejas portacables bajo un mismo dueño. Fabricamos la bandeja en nuestra línea en China y la enviamos con nuestro equipo de exportación, así el precio es directo de fábrica, la especificación se hace a medida y los compradores pueden visitar y auditar la planta.
Fabricante, no intermediario
La bandeja se corta, troquela, pliega y acaba en nuestra propia fábrica. Usted especifica ancho, altura, espesor y acabado, y producimos a ello, en lugar de elegir del stock de un intermediario. Como somos dueños de la planta, el precio es directo de fábrica y los compradores pueden visitarla y auditarla antes de pedir.
Para cada ambiente
Galvanizado en caliente para exteriores, cubiertas y ambientes corrosivos, donde el acabado protege incluso los bordes cortados y las ranuras. Pregalvanizado, pintura en polvo e inoxidable para tendidos interiores secos y ambientes agresivos, para que la bandeja se ajuste a donde se instala.
Un sistema completo
Bandeja recta más la familia completa de curvas, tes, cruces, reducciones, tapas, placas y soportes, suministrados juntos para que el tendido llegue completo. Un sistema a juego significa menos piezas faltantes en obra y una instalación más limpia.
Qué es el CTM-PT y para quién es

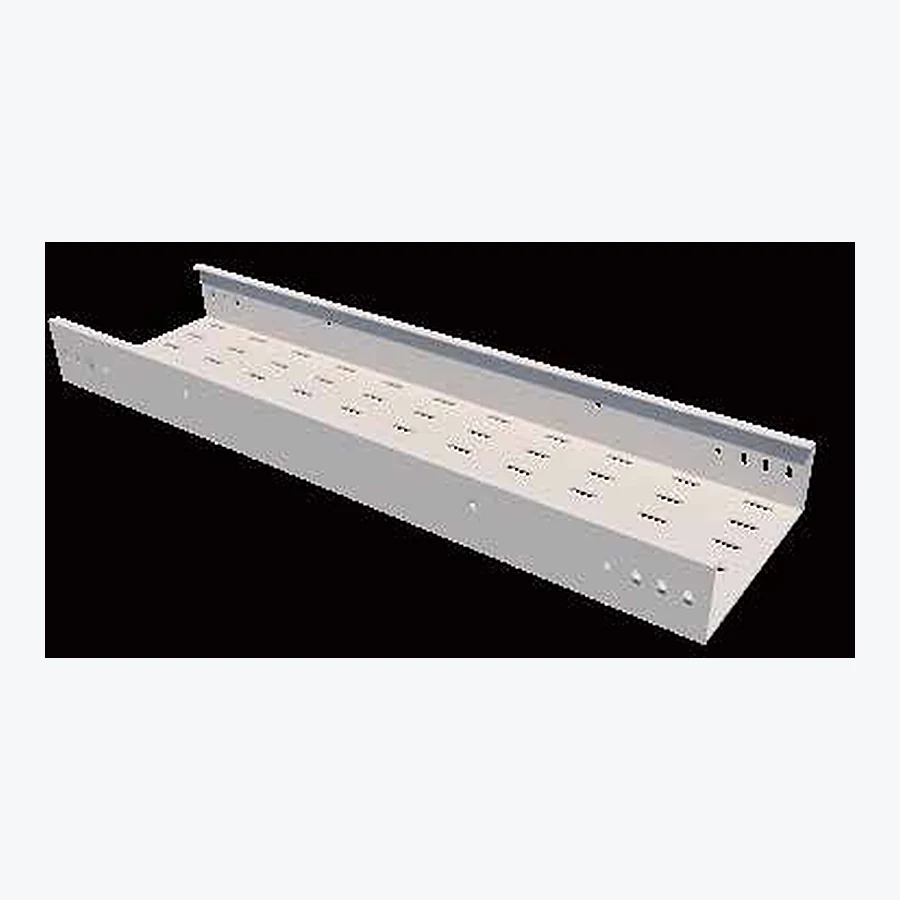

La bandeja portacables perforada es la solución de uso diario de un sistema de soporte de cables. Es un canal de acero en U con ranuras troqueladas en el fondo y las paredes: la bandeja lleva los cables de potencia y control a lo largo de todo el tendido, mientras las ranuras dejan salir el calor y ofrecen un punto de fijación para las bridas. Es la bandeja con la que empiezan la mayoría de los proyectos, porque equilibra carga, ventilación y coste mejor que ningún otro perfil.
Esta versión está galvanizada en caliente, es decir, la bandeja terminada se sumerge en zinc fundido tras cortarla y plegarla, de modo que toda la superficie, incluidos los bordes troquelados, queda protegida. Es la elección correcta para tendidos exteriores, cubiertas, túneles, plantas de tratamiento de agua y otros ambientes corrosivos o húmedos donde un acabado más ligero no duraría. Para salas interiores secas, la misma bandeja está disponible pregalvanizada o con pintura en polvo a menor coste.
Fabricamos la bandeja en nuestra propia fábrica, así que el comprador puede especificar ancho, altura, espesor de chapa y acabado, y producirla a esa especificación en lugar de elegir lo que un intermediario tenga en stock. Se envía con la familia completa de accesorios, curvas, tes, reducciones, tapas y placas de unión, para que el tendido llegue completo. Como somos fabricante y exportador bajo un mismo techo, los compradores pueden visitar y auditar la planta antes de pedir.
Specifications
Especificaciones técnicas
Confirmadas por pedido. Enviamos la ficha completa, con medidas, espesor y acabado, antes de comprar.
| Tipo | Perforated (slotted) cable tray |
|---|---|
| Perfil | U-channel with returned lip |
| Ancho | 100 – 1000 mm |
| Altura (lateral) | 25 – 200 mm |
| Espesor de chapa | 0.8 – 2.0 mm (confirmed per order) |
| Longitud estándar | 2 m / 3 m (confirmed per order) |
| Material | Cold-rolled / galvanized steel |
| Acabado superficial | Hot-dip galvanized (HDG) |
| Certificación | Available on request |
| Origen | Made in China (our own factory) |
| MOQ | Confirm on inquiry |
Las dimensiones, el espesor, el acabado y cualquier certificación se confirman por pedido antes de producir. No listamos certificaciones ni capacidades de carga que no podamos respaldar.
Diseñada para el trabajo en obra
Ranuras de ventilación
Las ranuras del fondo y las paredes dejan salir el calor de los haces de cables y sujetan las bridas, para un tendido fresco y ordenado.
Galvanizado en caliente
Sumergida en zinc fundido tras la fabricación, así toda la superficie, incluidos los bordes cortados, queda protegida para exteriores y ambientes corrosivos.
Hecha en nuestra planta
Cortada, troquelada y plegada internamente, con ancho, altura, espesor y acabado a su especificación, no elegida del stock.
Gama completa de accesorios
Curvas, tes, cruces, reducciones, tapas y placas de unión se suministran con la bandeja, para que el tendido llegue listo para montar.
Anchos 100 – 1000 mm
Un rango completo, desde pequeñas bandejas de control hasta anchos tendidos de potencia, con alturas de 25 a 200 mm.
Embalaje de exportación
Encajada sobre palés de madera con marcas de transporte internacional, como ya enviamos los pedidos al extranjero.
Cómo funciona
Por qué perforada, no maciza
Una bandeja de fondo macizo evita el polvo pero atrapa el calor alrededor de los cables. Una bandeja perforada troquela ranuras en el fondo y los laterales para que el aire caliente circule y los cables trabajen más frescos, lo que importa en cables de potencia que se calientan con la carga. Las ranuras también sirven de puntos de amarre, así el instalador fija los cables cada cierto tramo sin ferretería adicional. Para la mayoría de los tendidos interiores y exteriores, esa ventilación es la razón por la que la perforada es la opción por defecto.
Por qué galvanizado en caliente
El acero se oxida. El galvanizado lo recubre de zinc, que se corroe primero y protege el acero debajo. El acero pregalvanizado se recubre en plano antes de cortarlo, dejando los bordes desnudos. El galvanizado en caliente sumerge la bandeja terminada en zinc fundido tras cortarla y plegarla, cubriendo incluso las ranuras y los bordes. Por eso se especifica HDG para exteriores, cubiertas, túneles y ambientes húmedos o corrosivos, donde los bordes desnudos serían los primeros en oxidarse.
Cómo encaja el sistema
Un tendido no es solo bandeja recta. Gira esquinas, se ramifica, cambia de ancho y necesita tapa en zonas expuestas. La bandeja perforada se envía con una familia a juego de accesorios, curvas horizontales y verticales, tes, cruces, reducciones, tapas y placas de unión, así toda la ruta se construye desde un solo sistema. Las placas y tornillos unen las longitudes; los soportes la cuelgan de la estructura. Suministramos el conjunto completo para que no falte nada en obra.
Dónde encaja en la obra
Tendidos de potencia y control
Instalada a lo largo de muros, techos y bandejas de cables, la bandeja lleva los haces de potencia y control por toda la planta o el edificio, mientras las ranuras mantienen el haz ventilado.
Un tendido completo, no solo bandeja recta
Longitudes rectas más una familia a juego de curvas, tes, cruces y reducciones, para que esquinas, ramales y cambios de ancho se construyan desde un solo sistema.
Encajada y etiquetada para exportación
Las bandejas se encajan y embalan en cajas de contrachapado sobre palés de madera, con etiqueta de descripción, tamaño, peso neto y bruto y origen, listas para el puerto.
Cómo se compara
Cada opción tiene su lugar. Aquí explicamos, en pocas palabras, dónde encaja esta, para que elija la bandeja adecuada para el tendido.
| Bandeja perforada | Bandeja de fondo macizo | Escalera portacables | |
|---|---|---|---|
| Ventilación | Ranuras que disipan el calor | Ninguna, atrapa el calor | Totalmente abierta |
| Mejor para | Potencia y control generales | Cables pequeños / con polvo | Grandes luces, potencia pesada |
| Puntos de fijación | Ranuras a lo largo | Limitados | Travesaños |
| Peso de la bandeja | Moderado | Más pesada | Ligera para la luz |
| Acabado típico | HDG / pregalv | HDG / pregalv | HDG / pregalv |
Orientación general para elegir un tipo de bandeja, no un valor de carga. Confirme la carga y la luz con nosotros.
Origen y Confianza
De dónde viene esta bandeja, en pocas palabras
Preferimos decirle exactamente lo que somos antes que adornarlo. Esta es la imagen honesta de quién fabrica la bandeja y qué podemos documentar.
Nuestra propia fábrica en China
Somos fabricante y exportador bajo un mismo dueño, así que la bandeja que compra se hace en nuestra línea y la envía nuestro equipo. Los compradores pueden visitar y auditar la planta antes de pedir.
Imágenes de fábrica y taller disponibles; pídanos organizar una visita.
Embalaje con experiencia en exportación
Las bandejas se encajan sobre palés de madera con marcas de transporte internacional y etiqueta con descripción y peso, como ya enviamos los pedidos al extranjero.
Fotos reales de embalaje de exportación en este sitio.
Acabado y material a especificación
Galvanizado en caliente, pregalvanizado, con pintura en polvo o inoxidable, en el ancho, altura y espesor que su proyecto necesita. Producimos a una sección confirmada, no a una aproximación.
Documentación a petición
Los certificados de ensayo y documentos de conformidad se confirman por mercado y por pedido. Indíquenos el país de destino y la norma requerida, y compartiremos lo que aplique.
Todo lo que afirmamos en esta página es algo que podemos mostrar o describir con honestidad. Cuando decimos "a petición" o "confirmado por pedido", significa que lo fijamos con usted antes de producir, no que esté oculto. No listamos certificaciones, capacidades de carga o hitos que no podamos respaldar.
Descargas
Catálogo, ficha técnica y guías
Todo lo que su equipo de compras necesita para especificar y cotizar la bandeja. Pídanos lo que aún no esté publicado y se lo enviaremos el mismo día.
Ficha de la Bandeja Perforada
Tamaños, acabados y sección de la bandeja perforada.
Request a copyCatálogo de Producto (PDF)
La gama completa de Cable Tray Master, tamaños y acabados.
Request a copyLista de Accesorios
Curvas, tes, reducciones, tapas, placas y soportes.
Request a copyInstalling the run
-
01
Trace y soporte el tendido
Marque el recorrido y fije los soportes de la bandeja (ménsulas, colgadores o trapecios) a la estructura al espaciado que exijan la carga y la luz. Confirme con nosotros el espaciado de soportes para su caso de carga.
-
02
Coloque y una la bandeja
Coloque las longitudes rectas sobre los soportes y únalas extremo con extremo con placas de unión y tornillos, manteniendo el tendido nivelado y alineado.
-
03
Añada curvas, tes y reducciones
En esquinas, ramales y cambios de ancho, coloque los accesorios a juego y atorníllelos a las longitudes rectas para que el recorrido sea continuo.
-
04
Tienda los cables, sujete y tape
Pase los cables a la bandeja, sujételos a las ranuras a intervalos, y coloque tapas sobre las secciones expuestas o exteriores donde sea necesario.
OEM / Personalizado
Fabricado a su proyecto: ancho, altura, espesor y acabado a medida, con marcado y embalaje OEM. Los compradores pueden auditar la planta.
Ancho, altura y espesor
A la sección que su proyecto necesita, de 100 a 1000 mm de ancho, dentro de nuestro rango de producción.
Acabado superficial
Galvanizado en caliente, pregalvanizado, con pintura en polvo o inoxidable, según el ambiente.
Accesorios
Curvas, tes, reducciones, tapas, placas y soportes suministrados a juego con la bandeja recta.
OEM / marca propia
Su marcado y embalaje sobre un producto directo de fábrica; los compradores pueden auditar la planta.
01
Contratistas e instaladores
Un sistema perforado completo, rectas más cada accesorio, para que el tendido llegue listo sin buscar piezas faltantes.
02
Mayoristas y distribuidores
Una línea de catálogo, directo de fábrica, que puede almacenar en los anchos y acabados comunes de su mercado.
03
EPC y compradores de proyecto
Ancho, altura, espesor y acabado a medida para una lista de materiales, producido y auditado en nuestra planta.
Preguntas Frecuentes
¿Qué anchos y alturas fabrican?
¿Qué acabados hay disponibles?
¿Cuál es la diferencia entre galvanizado en caliente y pregalvanizado?
¿Suministran los accesorios además de la bandeja recta?
¿Las bandejas están certificadas?
Se describen como fabricante y exportador, ¿podemos visitar la fábrica?
¿Cómo embalan las bandejas para exportación?
¿Cuál es el pedido mínimo y el plazo?
Solicite un presupuesto de CTM-PT
Indíquenos el ancho, el acabado, la cantidad y el destino. Respondemos en un día laborable con la sección, el precio y el plazo.
